不要错过我们上传的穿墙套管视频!它将为您提供比文更直观、更的产品介绍,点击观看,让您轻松了解产品详情。
产品参数
产品价格1/个
发货期限1
供货总量1
运费说明1
穿墙套管高压
型号CMWD1-20/4000A
穿墙套管,【乐清樊高电气销售部(咸宁市分公司)fan88848-83】是专业穿墙套管生产厂家,lbwSI5UhD提供各类穿墙套管今日新闻资讯,欢迎广大新老客户前来考察,服务到位,价格实惠,联系人:樊露-13587716025,QQ:1139938146,地址:浙江省乐清市象阳镇

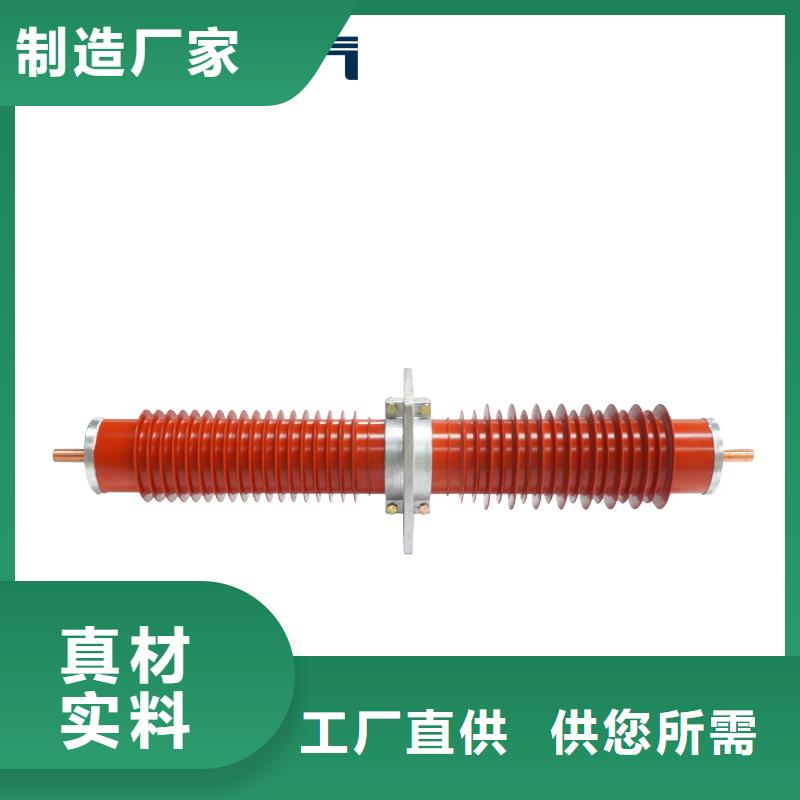

高压穿墙套管适用于工频交流电压为35kV及以下电厂、变电站的配电装置和高压电器中,作导电部分穿过墙壁或其它接地物的绝缘和支持用。套管适用于环境温度为-40~+40℃,不适用在足以降低套管性能的条件下,以及套管户内部分表面凝露情况下使用。当套管环境温度高于+40℃,但不超过+60℃时,套管的工作电流建议按环境温度每增高1℃,额定电流负荷降低1.8%。当套管环境温度低于-40℃以及符合GB 12944.1第5.1条中规定的 允许发热温度的情况下使用时,允许其工作电流长期过载。建议按环境温度每降低1℃,额定电流负荷增加0.5%,但增加值不应大于额定电流的20%。 套管按使用场所可分为户内普通型、户外一户内普通型、户外一户内耐污型、户外~户内高原型、户外一户内高原耐污型五种类型。 户内普通型一般适用于安装地点海拔不超过1000m户内地区。 户外一户内普通型一般适用于安装地点海拔不超过1000m地区,但安装地点应是无明显污秽地区。 户外一户内耐污型适用于安装地点海拔不超过1000m,对于严重和特重污区用35kV套管,可选用63kV油纸电容式穿墙套管。 户外一户内高原型适用于安装地点海拔3000m以下地区。 户外一户内高原耐污型适用于安装地点海拔3000m以下污秽地区。 套管按所使用导体材料又可分为铝导体、铜导体及不带导体(母线式)三种类型。

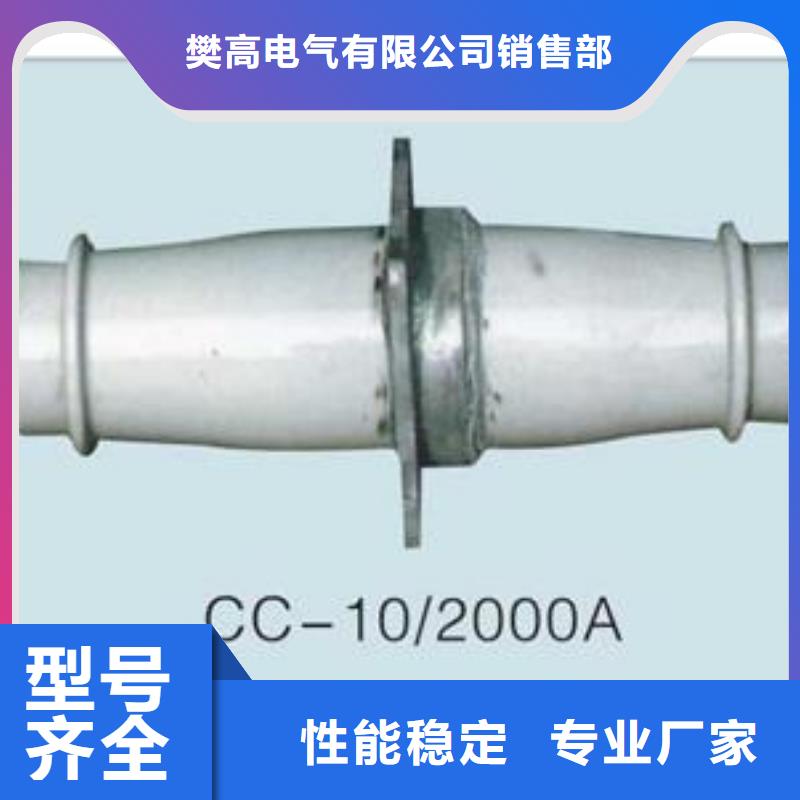

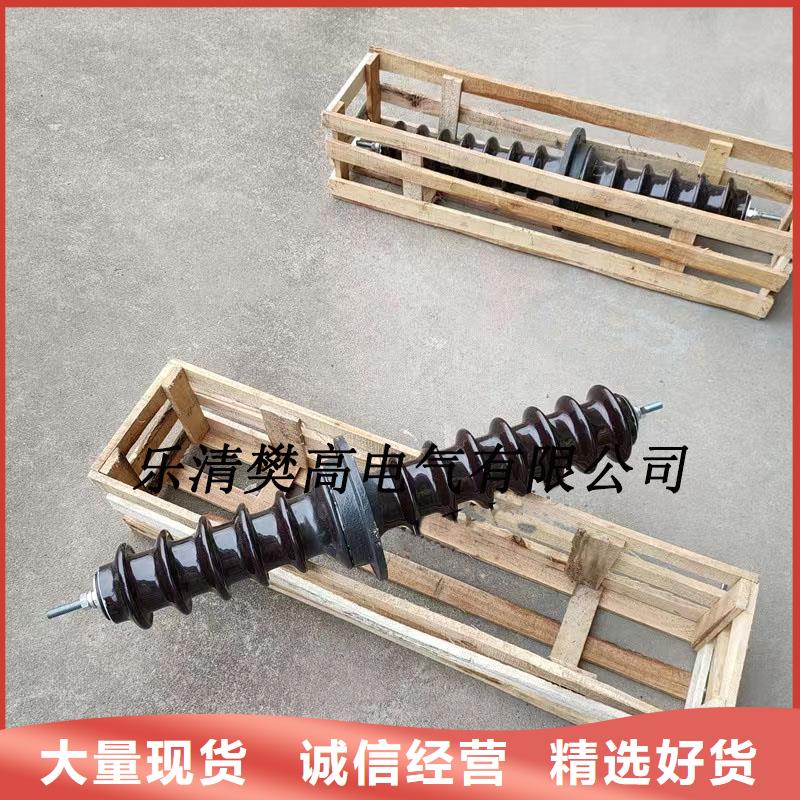

当铜导体与母线直接相连时,易产生电化腐蚀,接触面温升过高二导致接头烧坏,影响设备寿命,故应采用铜铝过渡接头,但又给现场施工带来麻烦,采用铝导体瓷套管则可解决上述问题。户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成(母线夹板通常由用户按母线尺寸自配)。穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。高压穿墙套管又称做高压穿墙管,防水套管,墙体预埋管,防水套管分为刚性防水套管和柔性防水套 墙套管适用于工频交流电压为35kV及以下电厂、变电站的配电装置和高压电器中,作导电部分穿国墙壁或其它接地物的绝缘和支持用。套管适用于环境温度-40℃-40℃,不适用于在足以降低套管性能的条件下以及套管性能的条件下以及套管户内部分表面凝露情况下使用。当套管环境温度高于+40℃,但不超过+60℃,套管的工作电流建议按环境温度每1℃,额定电流负荷降低1.8℃. 当套管在环境温度高于+40℃以及符合GB12944.1第5.1条中规定的高允许发热温度的情况下使用时,允许其工作电流长期过载,建议按环境温度每降低1℃,额定电流负荷增加值不应大于额定电流的20%. 套管按使用场所可分为:户内普通 型、户外-户外普通型、户外-户内耐污型、户外-户内高原型、户外-户内高原耐污型5种类型. 户外-户内耐污型适用于安装地点海拔不超过1000m地区,但安装地点应是无明显污秽地区. 户外-户内高原型适用安装地点海拔为3000m以下地区. 户外-户内高原型耐污型适用安装地点海拔为3000m以下的污染地区. 套管按所使用导体材料又可分为铝导体、铜导体以及不带导体(母线式)的三种类型.额定电流1500A及以下铜导体的穿墙套管作为过度产品,其主要尺寸及特性按GB12944.2附录B的规定.其型号字母B表示强度等级为7500N.其它各类套管的弯曲强度等级分类如下,母线穿墙套管的使用电流决定用 户采用的母线尺寸 二、结构简介 套管有瓷套、安装法兰及导电部分装配而成,母线穿墙套管不带导点部分.瓷套与法兰固定方式,除35kV高原型以及部分耐污型产品采用机械卡装外,其余均用水泥胶合剂胶装;铜志电杆采用定心垫圈和螺母固定,铜、铝导电排采用定心垫圈和开口销固定,对母线穿墙套管所带安装用夹板,出厂时未加工开口尺寸,以便用户根据实际选用的母线规格型式自行确定开口尺寸.瓷件表面一般上棕釉.安装法兰一般采用灰铸铁,但电流等级为1500A及以上产品的法兰、端帽及定心垫圈采用硅铝合金,以降低套管在长期工作下的发热温度,各种黑色金属附件表面涂灰瓷漆.
穿墙套管又叫做穿墙管,防水套管,墙体预埋管,防水套管分为刚性防水套管和柔性防水套管。两者主要是使用的地方不一样,柔性防水套管主要用在人防墙,水池等要求很高的地方,刚性防水套管一般用在地下室等管道需穿管道地位置。 柔性穿墙防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件,一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。柔性穿墙防水套管穿墙处之墙壁,如遇非混凝土时应改用混凝土墙壁,而且必须将套管一次凝固于墙内;柔性穿墙防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。 刚性穿墙防水套管是钢管外加翼环(钢板做的环形套在钢管上),装于墙内(多为混凝土墙),用于一般管道穿墙,利于墙体的防水,而柔性穿墙防水套管除了外部翼环,内部还有档圈之类的,法兰内丝,有成套卖的,也可自己加工,用于有减震需要的管路,如和水泵连接的管道穿墙时。 不管是柔性穿墙防水套管还是刚性穿墙防水套管都是用于管道穿过受有振动或有严密防水要求的建筑物墙壁的五金配件,常用于建筑、化工、钢铁、自来水、污水处理等单位。 管道穿混凝土构造的剪力墙基础、穿梁、穿异型柱时,应随土建一齐安装。原因是,预留孔洞后,套管与混凝土之间的二次浇注不好处理;有的无法处理,如地下室基础混凝土剪力墙上安装刚性穿墙套管。
