铸铁闸门安装注意事项

1. 闸门位置应处于垂直状态,不可斜置。
2. 水流方向必须正面进入闸门,闸门不可承受反向压力。门体的拱形面为迎水面,凹形面为背水面,一定不能装反。
3. 各系列闸门承受的水压不应超过而定标准。
4. 安装启闭机与丝杆时应注意启闭机螺杆与闸门必须在同一垂直面内。
5. 当闸门高度较高时应增设轴承架,安装轴承架时应注意闸门全部打开时,丝杆的接头处不经过轴承架。
6. 特别注意:浇注闸板时必须整体浇注,决不可以分开浇注,不然达不到止水效果。并且固定螺栓必须等二次浇注完成后拆除。

铸铁镶铜圆闸门使用与保养
1. 使用手动启闭机开启、关闭闸门时,用力应均匀,切勿用力过猛,以防损坏定位装置。
2.使用手电两用启闭机启闭闸门时应注意到:
a、用电动启闭机时应检查手摇柄是否脱离转轴,以免在启动是碰伤人员。
b、用手动启闭机时,应切断电源,将摇柄插入孔内摇动(或将电动装置上的电动标记切入到手动标志上去)。
c、每2-3个月对启闭机轴承、传动螺杆、螺母等加注1-2次润滑液,大保养时,应给轴承部分注满黄油。
d、每年需对闸门作一次尤其、防腐处理。

铸铁镶铜圆闸门订货须知:
1、①产品名称与型号②铸铁镶铜圆闸门口径③铸铁镶铜圆闸门材质及丝杆长度(闸门中心到启闭机高度)以便我们的为您正确选型。
2、若已经由设计单位选定的铸铁镶铜圆闸门型号,请按铸铁镶铜圆闸门型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们为您审核把关。

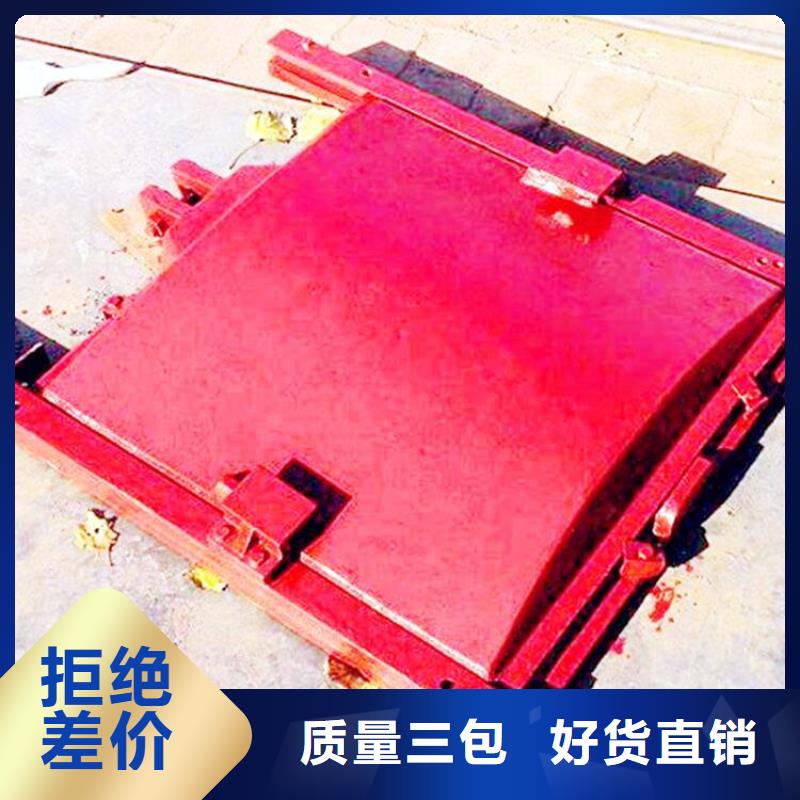

铸铁闸门是由门框、闸板、密封圈及可调式楔形压块等部件组成。闸门长久使用磨损出现，其密封面可通过楔形压块的调整来保证正常工作。产品结构合理坚固、耐磨耐蚀性强、性能可靠；安装、调整、使用、维护方便等特点。铸铁闸门是以优级铸铁为原料制作的的水利机械产品，它具有良好的耐腐蚀，止水密封好，安装简单，使用寿命厂等特点。产品可分为：PZ平板平面铸铁闸门、封闭式铸铁闸门、镶铜铸铁圆闸门、铸铁圆闸门、PZ机闸一体式铸铁闸门、手提式铸铁闸门、弧形铸铁闸门、高压铸铁闸门、拍门、潮门等产品。我厂可根据用户的需要采用镶铜、不锈钢等方式安装止水。平面铸铁闸门适用于渠道、水库、污水处理、泵站等地。具有封闭性好，耐用，止水效果好等特点。



闸门主要由三部分组成:
①主体活动部分，用以封闭或开放孔口，通称闸门，亦称门叶；
②埋固部分；
③启闭设备。
活动部分包括面板梁系等称重结构、支承行走部件、导向及止水装置和吊耳等。埋件部分包括主轨、导轨、铰座、门楣、底槛、止水座等，它们埋设在孔口周边，用锚筋与水工建筑物的混凝土牢固连接，分别形成与门叶上支承行走部件及止水面，以便将门叶结构所承受的水压力等荷载传递给水工建筑物，并获得良好的闸门止水性能。启闭机械与门叶吊耳连接，以操作控制活动部分的位置，但也有少数铸铁闸门借助水力自动控制操作启闭。

进行闸门形式选择时，需要根据闸门工作性质、设置位置、运行条件闸孔跨度、启闭力和工程造价等，结合闸门的特点，参照已有的运行实践经验，通过技术经济比较确定。其中平面闸门和弧形闸门是常采用的门形。大、中型露顶式和潜没式的工作闸门大多采用弧形闸门，高水头深孔工作闸门尤为常用弧形闸门。当用作事故闸门和检修闸门时，大多采用平面闸门。工作闸门前常设置检修闸门和事故闸门。对高水头泄水工作闸门由于经常作动水操作或局部开启，应设法减少闸门振动和空蚀现象，改善闸门水力条件，按不同的部件考虑动力的影响，并对门体的刚度和动力特征进行分析研究。对门叶和埋件的制造、安装精度都应严格控制，当门槽边界流态复杂或体形特殊时，除需参考已有运行的成功试验，还应通过水工模型试验解决可能发生的振动、空蚀问题，以选定合适的门槽体形。

主要由闸框、闸板、吊座及紧闭斜铁等零部件组成。为克服以往钢门易锈蚀的缺点，闸框、闸板全采用铸铁组成，其中闸框又由上横梁、下横梁、左直梁、右直梁组成。为了制造、运输、安装方便，闸板一般根据其大小或高度情况由上下几部分拼装组成。  闸门按闸板形状的不同，分为PZ平板和PGZ拱形两大类。具体选用可根据闸孔尺寸、承压水头、启闭型式、闸门自重等方面加以综合比较确定。  闸门按闸板结构的组合不同，分为整体式和组装式两大类。小规格的闸门一般制成整体式，但机械运输条件较差的施工安装点的闸门亦可制成组装式，以便于人工运输。中等规格以上的闸门一般均可制成组装式。

主要由闸框和闸板两大部分组成。  

闸框是闸板的支承构件，也是闸板的运行滑道，由地脚螺栓安装固定在水闸闸墩及闸底板的二期混凝土中，将闸板所承受的全部水压力传递到闸室中。为科学合理节约材料及减轻自重，其断面制成格构式，断面尺寸按所受荷载大小和闸板运行情况综合考虑。闸板是用来封闭和开启孔 口的活动挡水构件， 板面四周设铸铁边框梁 ， 为提高闸板的强度 ， 板面制成拱形， 拱的圆心角按 6 0 度设计，以降低其所受的水压力。为便于制造、 运输和安装 ， 闸板可制成上下几部分 ，待到安装现场后再用螺栓连接组装成整体 ，连接处上下板设置法兰和筋板使其成为闸板的中间横梁， 以提高闸板的纵向刚度 ， 在宽度方向设置纵向筋板 ，以提高其横向刚度，同时起到纵梁的作用。
